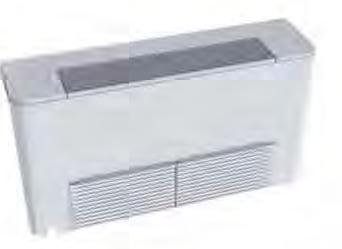

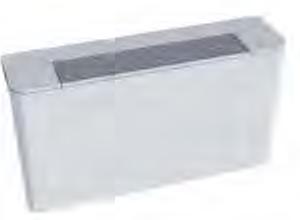

PFWB Универсальные напольные фанкойлы




PFWB 06-40

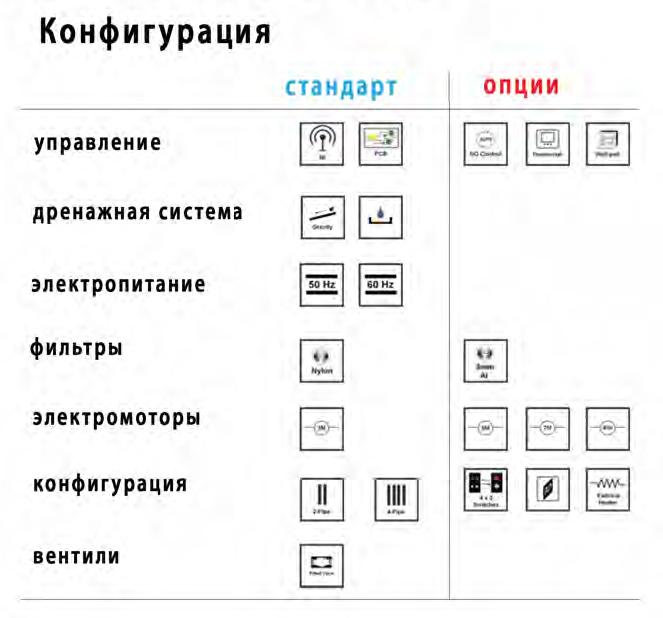

Конфигурации

Просмотреть

Свойства

• Полная линейка продукции:
- 9 размеров 2-х трубных моделей (от 1.7 кВт до 11.0 кВт мощм.охлаждения)
• 12 30 50 70 Па внешние статическое давление
• 3 х рядный теплообменник с гибкой подводкой, устаНАВЛивАЕМый предварительно или при монтаже
• Дополнительный электронагревательный модуль
• Дополнительный 1 рядный модуль теплообменника
• 4x2 переключатель
• 5ти и 7ми скоростной моторы с бесшумным низкоскоростным режимом
• Экономичный ЕС мотор, как опция
• Полный диапазон контрольных приборов, как опция, включая:
• Встроенную печатную плату с/ ИК пультом и настенный пульт с BMS интерфейсом и режимом ведущий-ведомый
• Проводной термостат с/без встроенной печатной платой
• ABS подставка и воздухозаборник
• Нейлоновый фильтр с 8мм алюминиевой рамой
• Подающая решетка из ABS пластика

Спецификации

PFWB VW(2-х трубный)

Стандарт eurovent
Использованы следующие стандартные условия:

ОХЛАЖДЕНИЕ:

  • Температура входящего воздуха: 27°С сухой и 19°С влажный термометр
  • Температура входящей воды 7°С: Δ воды 5°С

НАГРЕВ:

  • Температура входящего воздуха : 20°С
  • 2 х труб: температура входящей воды : 70°С; Δt воды 10°с
  • 4 x труб: температура входящей воды: 50°С;

Поток воды как при охлаждении

Стандартные спецификации:

Просмотреть

PFWB PW(4-х трубный)

Стандарт eurovent
Использованы следующие стандартные условия:

ОХЛАЖДЕНИЕ:

  • Температура входящего воздуха: 27°С сухой и 19°С влажный термометр
  • Температура входящей воды 7°С: Δ воды 5°С

НАГРЕВ:

  • Температура входящего воздуха : 20°С
  • 2 х труб: температура входящей воды : 70°С; Δt воды 10°с
  • 4 x труб: температура входящей воды: 50°С;

Поток воды как при охлаждении

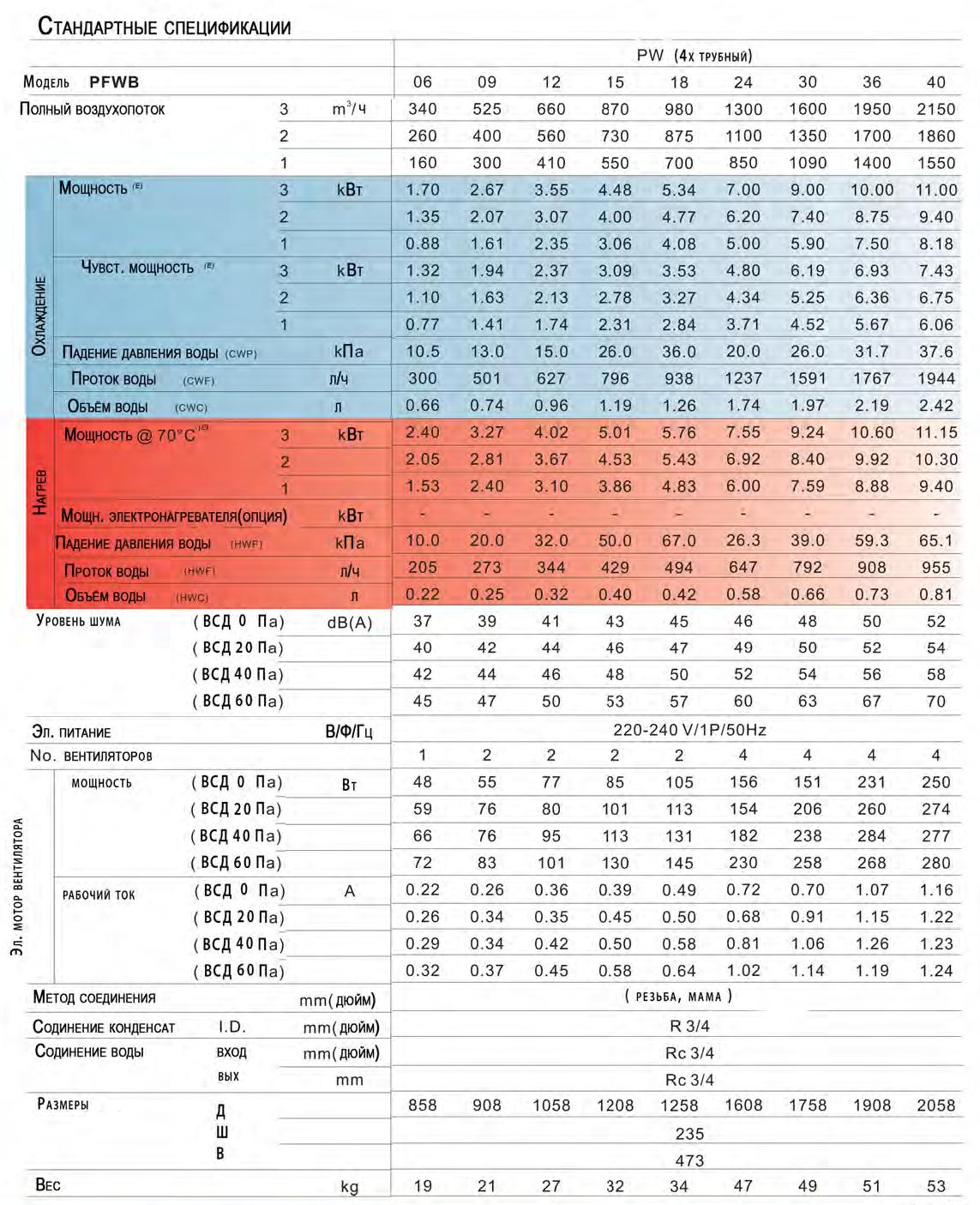

Стандартные спецификации:

Просмотреть

Схема размеров

Открыть схемы размеров в новом окне (.pdf)

Аксессуары

Контроль и управление

Печатная плата контроля и управления

- Печатная плата управления одна для всех устройств, конфигурация системы осуществляется dip переключателем и перемычками. ( 2х/4х трубная; система электроподогрева; предварительный нагрев; использование вентилей; 2х трубное автопереключение )
-ИК пульт как стандартное оборудование.
Настенный пульт с 7ми дневным таймером и разноцветной подсветкой дисплея как опция. ABS литой пластик с 5м соеденительными проводами, как стандарт
Режим ведущий-ведомый (1-32 устройств). Адресе выставляется dip переключателем 3 режимом полного контроля и распознаванием ошибки ведомых блоков. - Считыватель информации с MODBUS функцией как опция. В наличии также програмное обеспечение для управления до 2048 единиц оборудования.

Термостаты

-Широкий выбор механических и цифровых термостатов
- Не требуется внутренняя печатная плата
-Автопереключение, оконный, воздушный и трубопроводный датчики и MODBUS 2х сторонний коммуникатор с ИК управлением как опция. -Множественные конфигурации при монтаже (2х/4х трубные DA/B)
- Более детально смотри "Thermostat FCU Controllers 2009"


Другие аксессуары

Фильтры

- 8mm алюминиевая рама с нейлоновым фильтром
- 18mm алюминиевая рама с нейлоновым фильтром

4x2 переключатель

- 4x2 переключатель может обеспечить 4х трубный режим в фанколах с одним теплообменником
-Производительностьпо теплу и холоду 4х трубных эквивалентнл 2х трубным моделям
-Простой монтаж при конфигурации
-Исключает необходимость 4х трубных моделей
-Запатентовано

Модуль электронагревателя

-Электронагреватель мощностью от2 до 6кВт
- Электронагреватель монтируется на заводе
-Функция электронагревателя (ускоритель/предварительный нагрев ) могут быть выбраны как предварительно так и на месте монтажа перемычками на плате
-Управляется термостатом и реле термозащиты.

5ти скоростной электромотор

-5ти скоростной бесшумный электромотор с низким потреблением энергии
-В / С/ Н режим скорости может быть выбран
-Смотри каталог раздел A: DFPS

7ми скоростной электромотор

-7 ми скоростной бесшумный электромото с низким потреблением энергии
-В / С/ Н режим скорости может быть выбран
-Смотри каталог раздел A: DFPS

ЕС мотор

- Без щёточный электромотор постоянного тока, управляемый встроенным инвертором, произведен в Японии
- Диапазон (от 3.4 кВтдо 11.7 кВт\Л/мощн. охлаждения; воздухопоток от 600 дс
2380 куб. м/час) представлен в шести моделях
- До 30% экономии энергии при заданном режиме скорости
- До 70% экономии энергии в автоматическом режиме
- Смотри раздел каталог В: Energy saving ЕС motor

Вентили и фитинг

- DN 15 DN 20, 2-х и Зх ходовые вентили с термоэлектрическим приводом
- Используются наборы фитинга для соедения вентилей
- Набор А устройство к вентилю и трубе AISI 304 трубка нержавеющей стали с тремя гайками
- Набор В устройство к вентилю и трубе Н59 медная трубка с тремя гайками

Дополнительный теплообменник

- Диапазон мощности охлаждения от 2.4 до 11.2 кВт
- Модуль может быть установлен предварительно или при монтаже

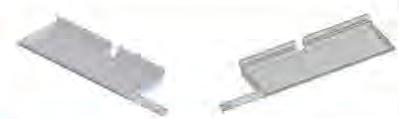

Окрашенный стальной дренажный поддон для потолочного монтажа

- Окрашенная сталь с Змя мм пенной изоляции
- Право и левостороннее соединение возможны i

Окрашенный стальной дренажный поддон для настенной, скрытой настенной и напольной моделей

-Окрашенная сталь с Змя мм пенной изоляции
- Единый размер на все модели ( левое и правое соединение )

Подставка для напольных моделей

- ABS пластик материал для моделей с забором воздуха снизу
- Монтируется на месте монтажа
