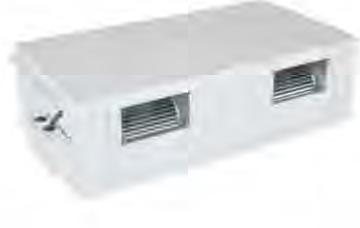

PDW(H) КАНАЛЬНЫЕ ФАНКОЙЛЫ






pdw(h) 12-66

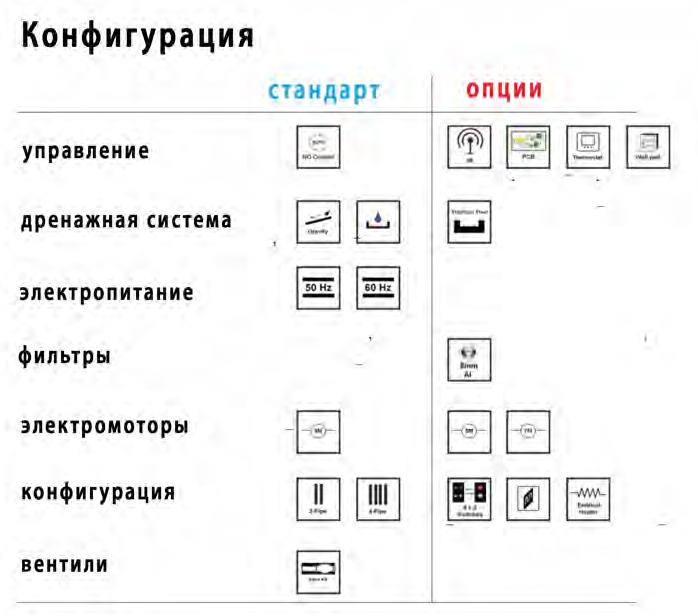

Конфигурации

Просмотреть

Свойства

Полная линейка продукции:
• 9 размеров 2х трубных моделей (от 3.5 до 1 7 кВт мощн. охлажд)
• Высокое наружное статическое давление от 60 до 120Па •2,3 и 4х рядный теплообменник, по выбору, с гибкой подводкой
• Дополнительный электронагреватель, устанавливаемый предварительно или при монтаже
• Опции, устанавливаемые предварительно или при монтаже
• Дополнительный однорядный нагревательный модуль, устанавливаемый в любых условиях
• Воздухоочистные модули устанавливаемые предварительно и при монтаже
• 4x2 переключатель в опциях
• 5ти и 7ми скоростные бесшумные моторы
• Широкий набор контрольных устройств в опциях, включающий универсальную встроенную печатную плату с ИК и настенным пультом, BMS интерфейсом с фунцией ведущий-ведомый
• Проводной термостат со встроеной печатной платой
• Возможность замены вентиляторного блока без демонтажа устройства
• Гравитационная дренажная система и поддон из нержавеющей стали

Спецификации

РСF2

Стандарт eurovent
Использованы следующие стандартные условия:

ОХЛАЖДЕНИЕ:

  • Температура входящего воздуха: 27°С сухой и 19°С влажный термометр
  • Температура входящей воды 7°С: Δ воды 5°С

НАГРЕВ:

  • Температура входящего воздуха : 20°С
  • 2 х труб: температура входящей воды : 70°С; Δt воды 10°с
  • 4 x труб: температура входящей воды: 50°С;

Поток воды как при охлаждении

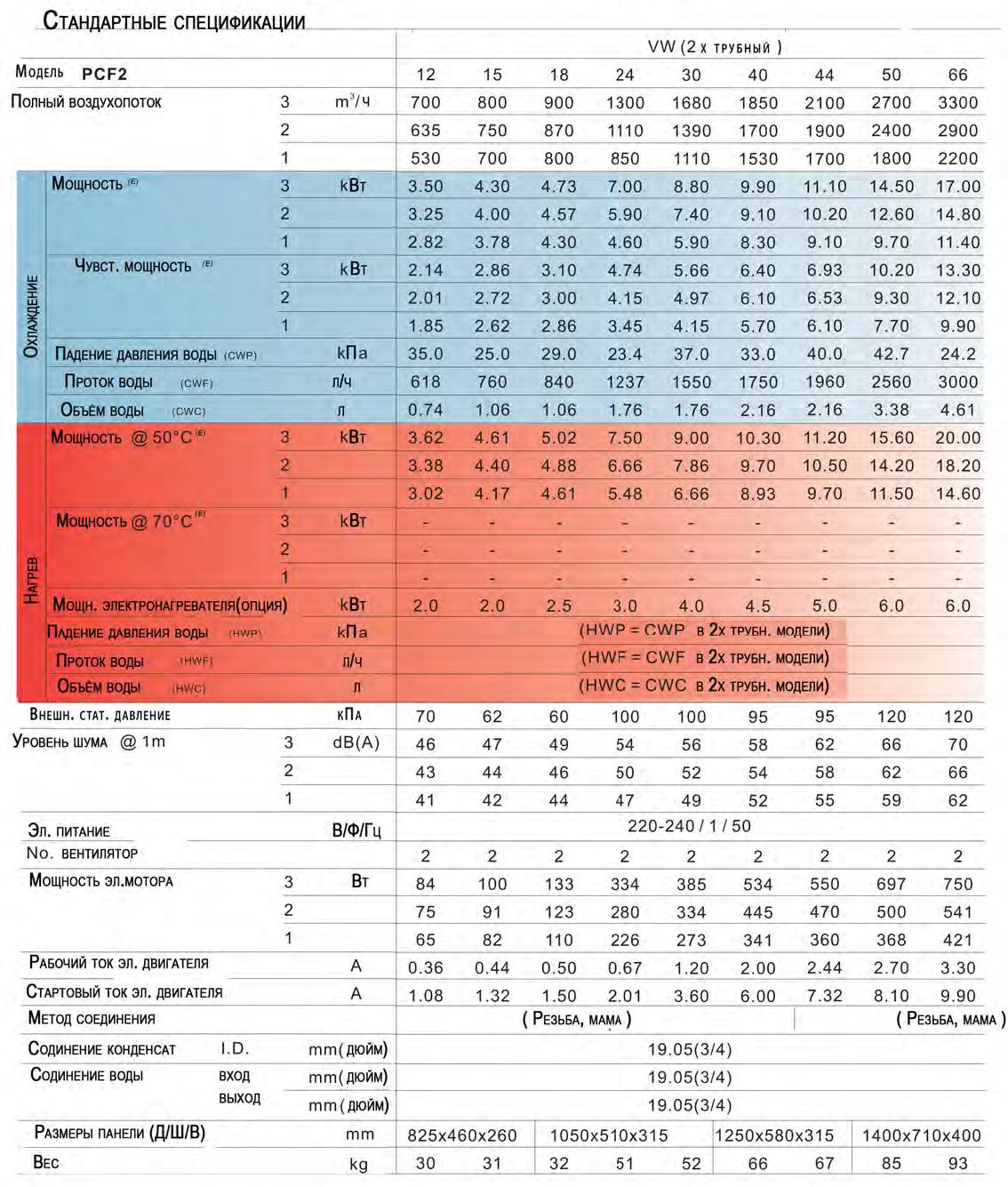

Стандартные спецификации:

Просмотреть

PDW (H

Стандарт eurovent
Использованы следующие стандартные условия:

ОХЛАЖДЕНИЕ:

  • Температура входящего воздуха: 27°С сухой и 19°С влажный термометр
  • Температура входящей воды 7°С: Δ воды 5°С

НАГРЕВ:

  • Температура входящего воздуха : 20°С
  • 2 х труб: температура входящей воды : 70°С; Δt воды 10°с
  • 4 x труб: температура входящей воды: 50°С;

Поток воды как при охлаждении

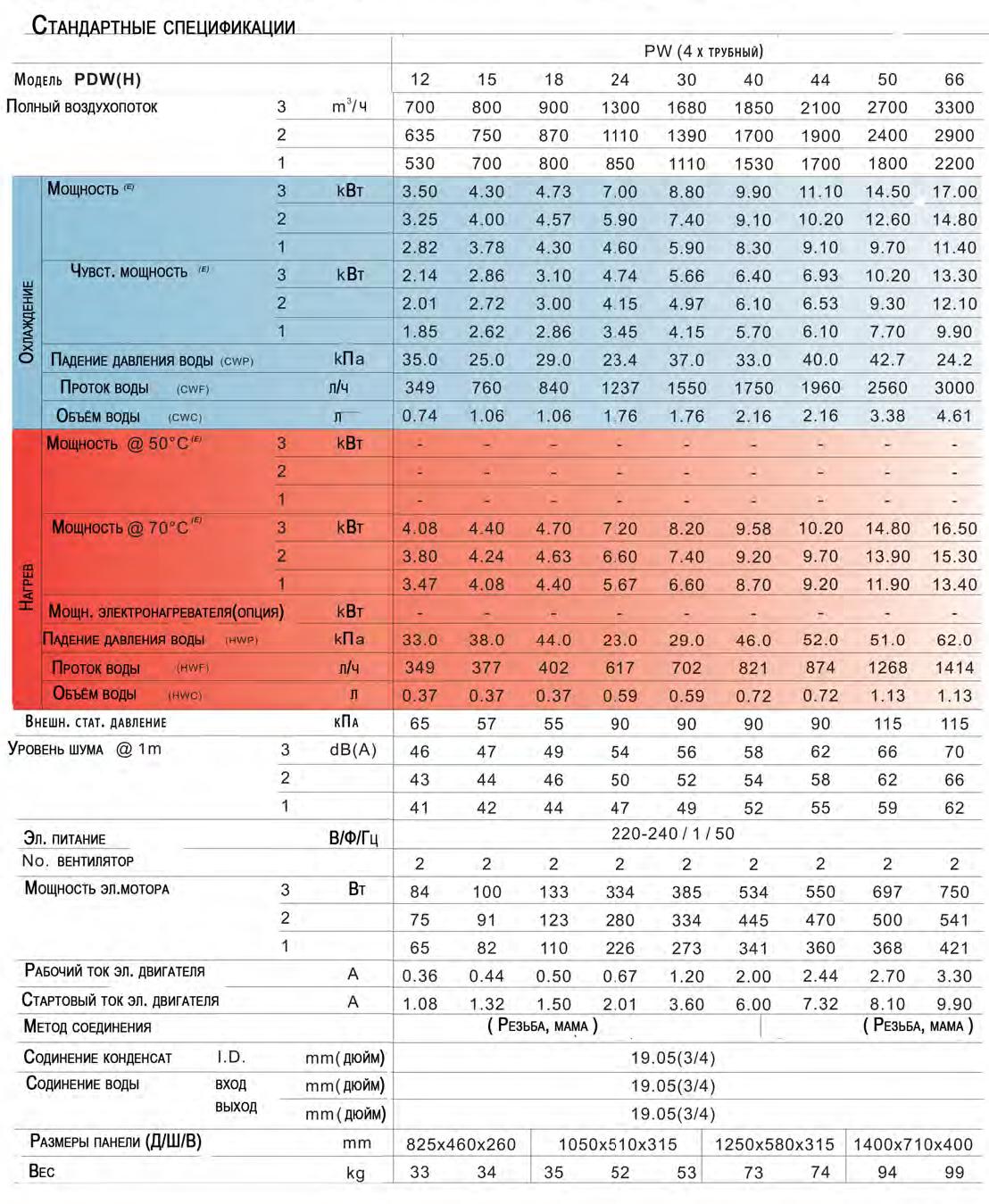

Стандартные спецификации:

Просмотреть

Схема размеров

Открыть схемы размеров в новом окне (.pdf)

Аксессуары

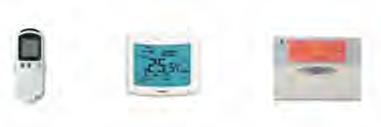

Контроль и управление

Печатная плата контроля и управления

- Печатная плата управления одна для всех устройств, конфигурация системы осуществляется dip переключателем и перемычками. ( 2х/4х трубная; система электроподогрева; предварительный нагрев; использование вентилей; 2х трубное автопереключение )
-ИК пульт как стандартное оборудование.
Настенный пульт с 7ми дневным таймером и разноцветной подсветкой дисплея как опция. ABS литой пластик с 5м соеденительными проводами, как стандарт
Режим ведущий-ведомый (1-32 устройств). Адресе выставляется dip переключателем 3 режимом полного контроля и распознаванием ошибки ведомых блоков. - Считыватель информации с MODBUS функцией как опция. В наличии также програмное обеспечение для управления до 2048 единиц оборудования.

Термостаты

-Широкий выбор механических и цифровых термостатов
- Не требуется внутренняя печатная плата
-Автопереключение, оконный, воздушный и трубопроводный датчики и MODBUS 2х сторонний коммуникатор с ИК управлением как опция. -Множественные конфигурации при монтаже (2х/4х трубные DA/B)
- Более детально смотри "Thermostat FCU Controllers 2009"


Другие аксессуары

4x2 переключатель

- 4x2 переключатель может обеспечить 4х трубный режим в фанколах с одним теплообменником
-Производительностьпо теплу и холоду 4х трубных эквивалентнл 2х трубным моделям
-Простой монтаж при конфигурации
-Исключает необходимость 4х трубных моделей
-Запатентовано

Модуль электронагревателя

-Электронагреватель мощностью от2 до 6кВт
- Электронагреватель монтируется на заводе
-Функция электронагревателя (ускоритель/предварительный нагрев ) могут быть выбраны как предварительно так и на месте монтажа перемычнами на плате
-Управляется термостатом и реле термозащиты.

5ти скоростной электромотор

-5ти скоростной бесшумный электромотор с низким потреблением энергии
-В / С/ Н режим скорости может быть выбран
-Смотри каталог раздел A: DFPS

7ми скоростной электромотор

-7 ми скоростной бесшумный электромото с низким потреблением энергии
-В / С/ Н режим скорости может быть выбран
-Смотри каталог раздел A: DFPS

Вентили и фитинг

- DN 15 DN 20, 2-х и Зх ходовые вентили с термоэлектрическим приводом
- Используются наборы фитинга для соедения вентилей
- Набор А устройство к вентилю и трубе AISI 304 трубка нержавеющей стали с тремя гайками
- Набор В устройство к вентилю и трубе Н59 медная трубка с тремя гайками

Дополнительный модуль

- Однорядный теплообменник в корпусе из гальванизированой стали
- Производительность соответствует параметрам 4х трубного теплообменника
- Устанавливается предварительно или при монтаже
- Модуль дополнительного теплообменника устанавливается на воздухоподающей стороне

Дренажный поддон из нержавеющей стали

-AISI 304 нержавеющая сталь с Змм полиэтиленовой изоляции

Модуль ионизатора воздуха

- Генератор неонов вы корпусе из гальбанизированой стали для монтажа на воздухоподающей стороне
- Предварительный фильтр активированого карбона
- Не выделяет химических веществ при работе
- Концентрация ионов : > 1х10бn/cm3
- Потребление < 1 W
- Электропитание : 230V АС / 50Hz
