PCE2/PCF2 КАССЕТНЫЕ

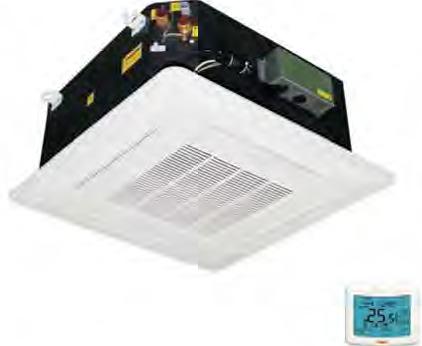

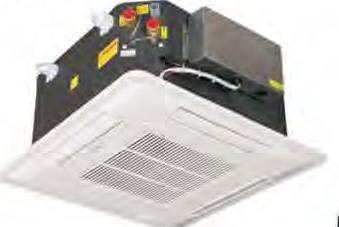

РСЕ2 03-08

PCF2 09-20

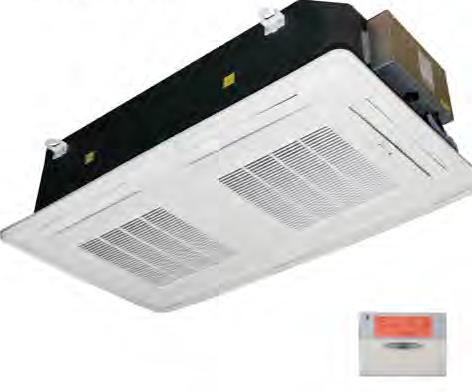

РСЕ2 09-16

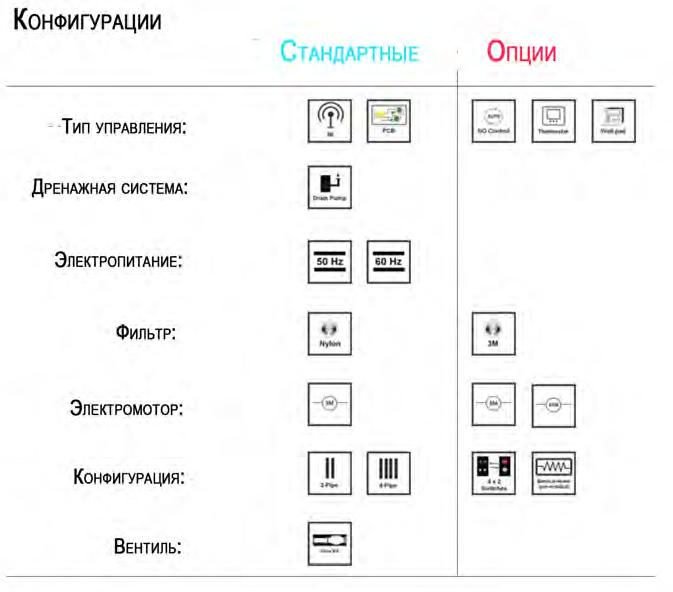

Конфигурации

Просмотреть

Особенности

Типоряд удобный для потребителя:
• 13 типоразмеров 2х трубная система (2.83 кВт -1.7 кВт мощность охлаждения) -11 типоразмеров 4х трубная система (3.24 кВт-7.92 кВт мощность охлаждения)
• Конструкция панели и рамы под любой рынок сбыта

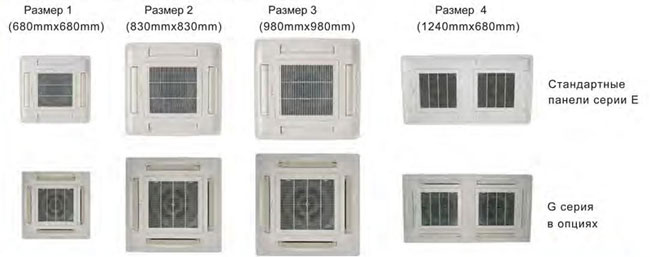

• 4 панели (680mm x 680mm, 830mmx830mm, 980mm x 980mm,1240mm x 680mm)
• Множество видов панелей на любой размер рамы
• 4x2 переключатель, опция
• 5 ти скоростной мотор с низкой бесшумной скоростью
• Экономичный ес мотор как опция
• Широкий выбор фукций управления:
• встроеная плата с ик пультом (настенный как опция) с вмс интерфейсом и режимом ведущий-ведомый.
• Проводные термостаты со встроенными платами.
• Многоуровневая дренажная система (мининасосы фирмы Saliermann)
• Нейлоновые фильтры стандарт и зм с системой HAF как опция
• Электронагреватель как ускоритель или первичный источник тепла (сконфигурировать можно на месте)

Спецификации

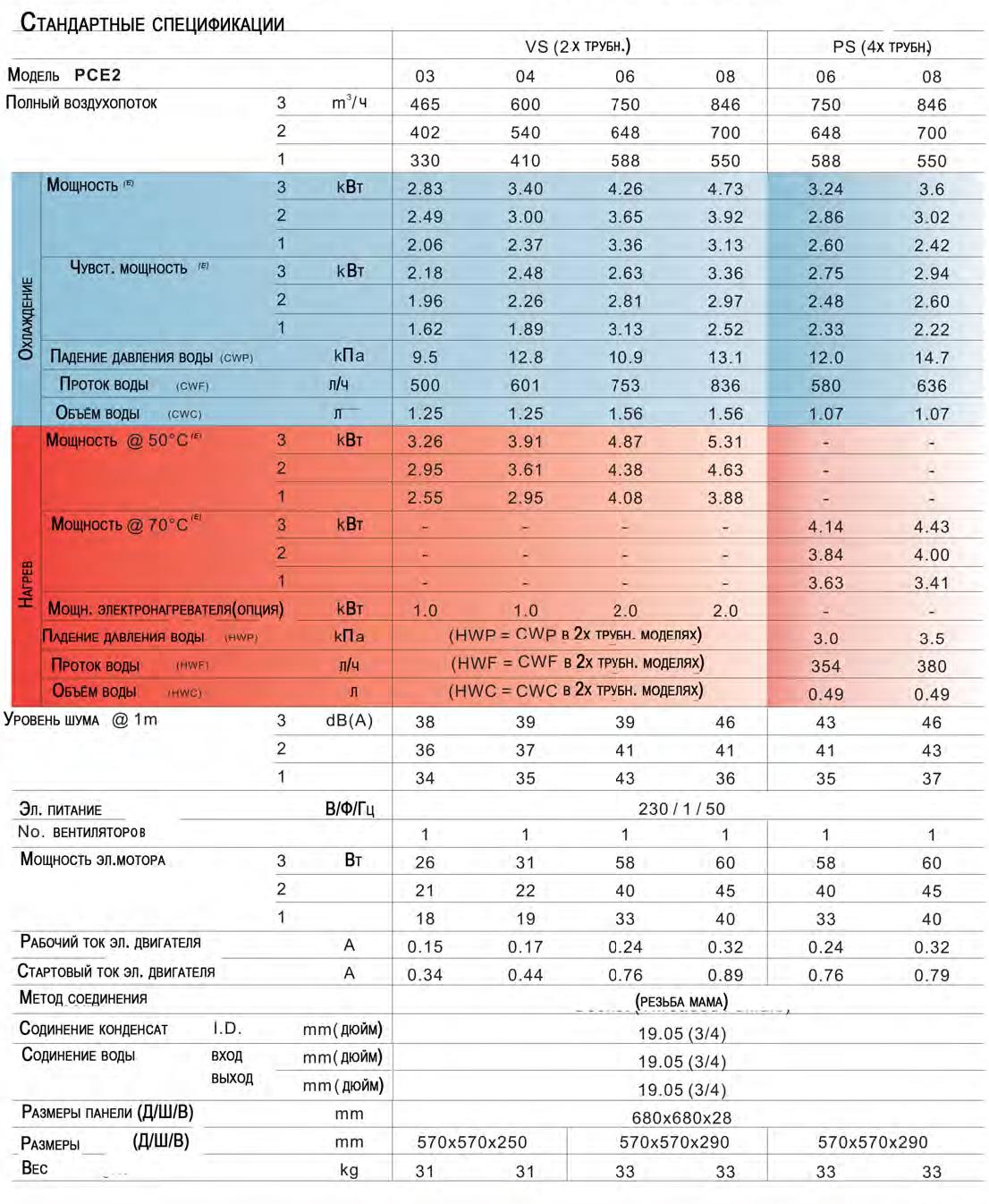

РСЕ2 03-08

Стандарт eurovent
Использованы следующие стандартные условия:

ОХЛАЖДЕНИЕ:

  • Температура входящего воздуха: 27°С сухой и 19°С влажный термометр
  • Температура входящей воды 7°С: Δ воды 5°С

НАГРЕВ:

  • Температура входящего воздуха : 20°С
  • 2 х труб: температура входящей воды : 70°С; Δ воды 10°с
  • 4 x труб: температура входящей воды: 50°С;

Поток воды как при охлаждении

Стандартные спецификации:

Просмотреть

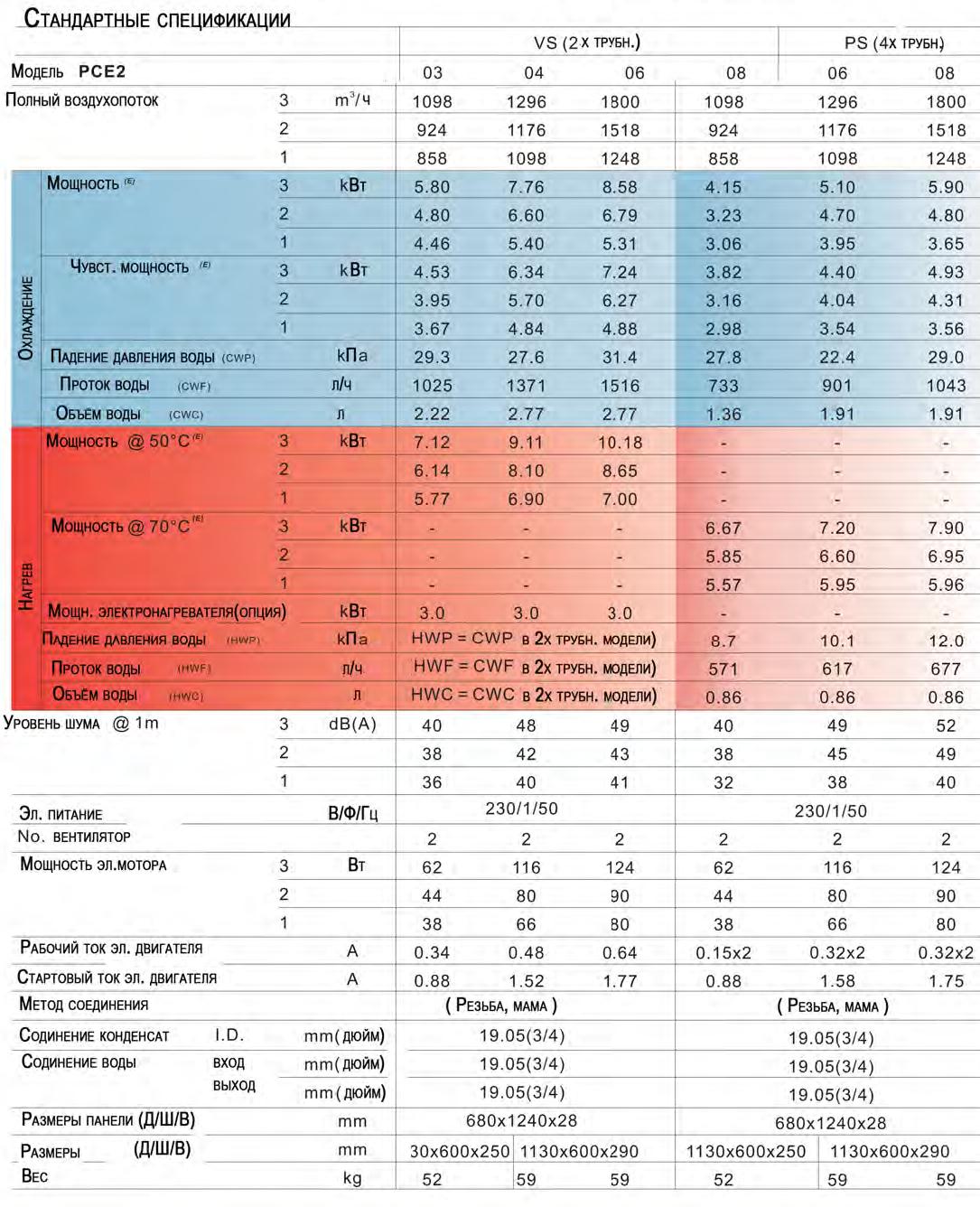

РСЕ2 09-16

Стандарт eurovent
Использованы следующие стандартные условия:

ОХЛАЖДЕНИЕ:

  • Температура входящего воздуха: 27°С сухой и 19°С влажный термометр
  • Температура входящей воды 7°С: Δ воды 5°С

НАГРЕВ:

  • Температура входящего воздуха : 20°С
  • 2 х труб: температура входящей воды : 70°С; Δ воды 10°с
  • 4 x труб: температура входящей воды: 50°С;

Поток воды как при охлаждении

Стандартные спецификации:

Просмотреть

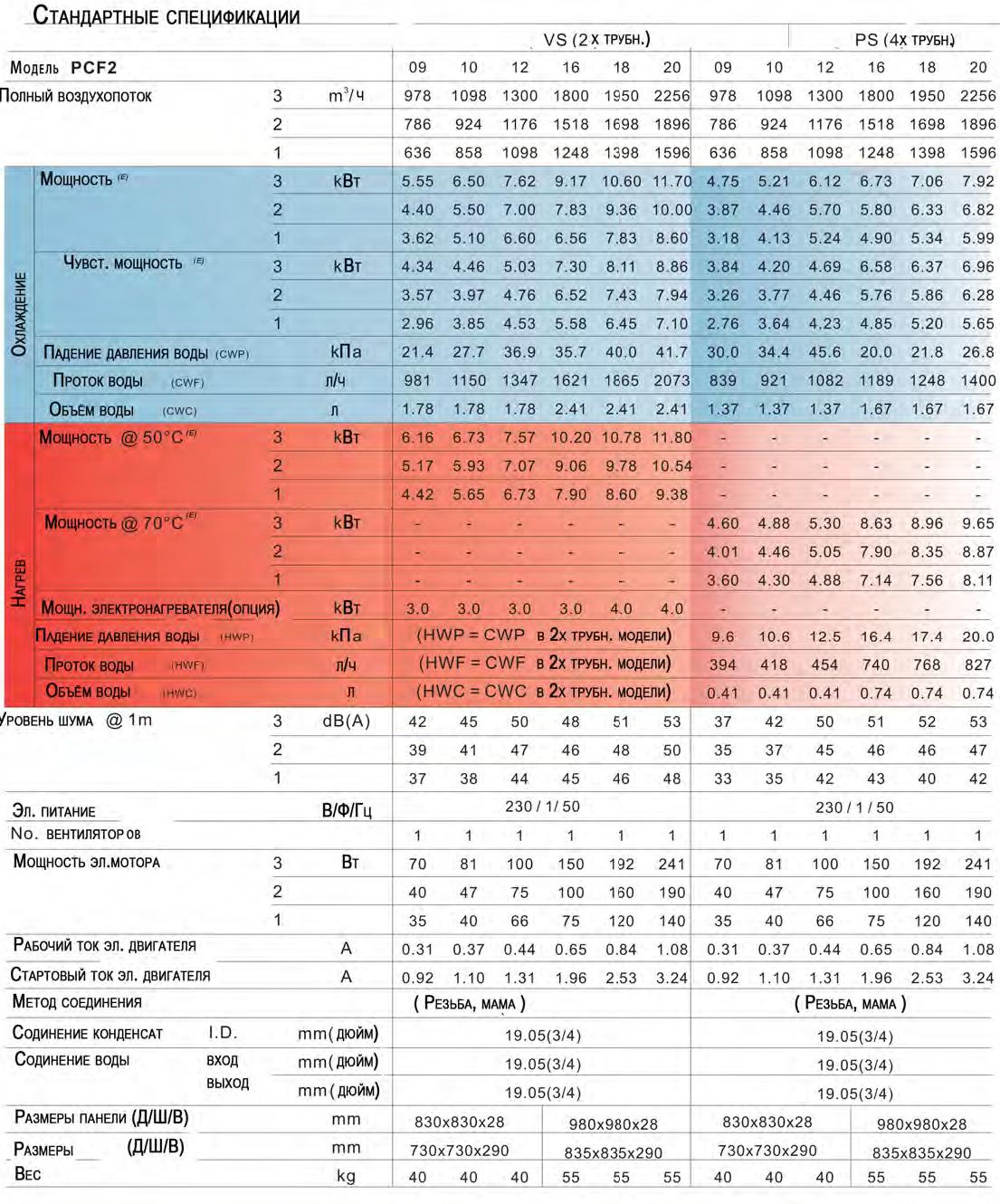

PCF2 09-20

Стандарт eurovent
Использованы следующие стандартные условия:

ОХЛАЖДЕНИЕ:

  • Температура входящего воздуха: 27°С сухой и 19°С влажный термометр
  • Температура входящей воды 7°С: Δ воды 5°С

НАГРЕВ:

  • Температура входящего воздуха : 20°С
  • 2 х труб: температура входящей воды : 70°С; Δ воды 10°с
  • 4 x труб: температура входящей воды: 50°С;

Поток воды как при охлаждении

Стандартные спецификации:

Просмотреть

Схема размеров

Открыть схемы размеров в новом окне (.pdf)

Аксессуары

Контроль и управление

Печатная плата контроля и управления

- Печатная плата управления одна для всех устройств, конфигурация системы осуществляется dip переключателем и перемычками. ( 2х/4х трубная; система электроподогрева; предварительный нагрев; использование вентилей; 2х трубное автопереключение )
-ИК пульт как стандартное оборудование.
Настенный пульт с 7ми дневным таймером и разноцветной подсветкой дисплея как опция. ABS литой пластик с 5м соеденительными проводами, как стандарт
Режим ведущий-ведомый (1-32 устройств). Адресе выставляется dip переключателем 3 режимом полного контроля и распознаванием ошибки ведомых блоков. - Считыватель информации с MODBUS функцией как опция. В наличии также програмное обеспечение для управления до 2048 единиц оборудования.

Термостаты

-Широкий выбор механических и цифровых термостатов
- Не требуется внутренняя печатная плата
-Автопереключение, оконный, воздушный и трубопроводный датчики и MODBUS 2х сторонний коммуникатор с ИК управлением как опция. -Множественные конфигурации при монтаже (2х/4х трубные DA/B)
- Более детально смотри "Thermostat FCU Controllers 2009"


Другие аксессуары

Фильтры

- ЗМ антибактериальный и удаляющий запахи (HAF) фильтр
- Безрамная микооструктуоная конструкция

4x2 переключатель

- 4x2 переключатель может обеспечить 4х трубный режим в фанколах с одним теплообменником
-Производительностьпо теплу и холоду 4х трубных эквивалентнл 2х трубным моделям -Простой монтаж при конфигурации -Исключает необходимость 4х трубных моделей -Запатентовано

Модуль электронагревателя

-Электронагреватель мощностью от1 до 4 кВт
- Электронагреватель монтируется на заводе
-Функция электронагревателя (ускоритель/предварительный нагрев ) могут быть
выбраны как предварительно так и на месте монтажа перемычнами на плате "Управляется термостатом и реле термозащиты.

5ти скоростной электромотор

- 5ти скоростной бесшумный электромотор с низким потреблением энергии
-В / С/ Н режим скорости может быть выбран -Смотри каталог раздел A: DFPS

ЕС мотор

- Без щёточный электромотор постоянного тока, управляемый встроенным инвертором, произведен в Японии
- Диапазон (от 3.4 кВтдо 11.7 кВт\Л/мощн. охлаждения; воздухопоток от 600 дс
2380 куб. м/час) представлен в шести моделях
- До 30% экономии энергии при заданном режиме скорости
- До 70% экономии энергии в автоматическом режиме
- Смотри раздел каталог В: Energy saving ЕС motor

Воздуховоды

100mm воздуховод свежего воздуха ABC
материал 100mm канальный воздуховод ABC материал

Вентили и фитинг

- DN 15 DN 20, 2-х и Зх ходовые вентили с термоэлектрическим приводом
- Используются наборы фитинга для соедения вентилей
- Набор А устройство к вентилю и трубе AISI 304 трубка нержавеющей стали с тремя гайками
- Набор В устройство к вентилю и трубе Н59 медная трубка с тремя гайками

Фронтальные панели

-Широкий выбор панелей для каждого размера рамы
